cevoLab Dienstleistungen

Hightech-Technikum für Anwendungs- und Prozessentwicklungen, Prototyping und Kleinserienfertigung.

Demo anfordern

cevoService

Dienstleistungen zur Anwendungsentwicklung

Sie können Ihre Anwendung mit Fiber Patch Placement zusammen mit unseren technischen Experten entwickeln. Testen und erforschen Sie risikofrei die Patch-Technologie für Ihre Produkte. Unsere umfassenden Dienstleistungen reichen von der ersten Planung und Konstruktion bis hin zu fertigen Prototypen, die in unserem cevoLab hergestellt werden.

Angebotene Dienstleistungen

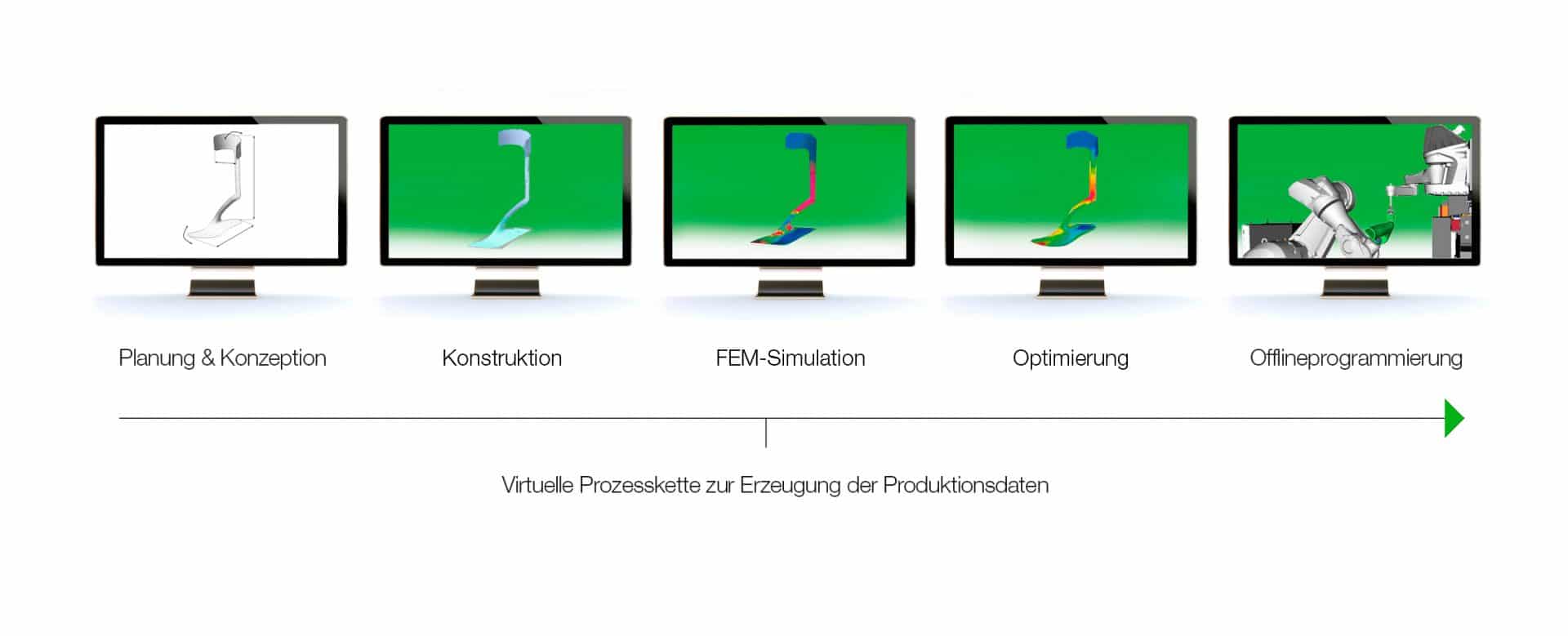

  • Virtuelle Studien, z. B. Laminatdesign, FE-Simulation, Kostenanalyse

  • Entwicklung von Kundenbauteilen mit FPP: virtuelles Design, Machbarkeitsnachweis, Prototypen in Originalgröße usw.

  • Texten von Materialien auf FPP-Verarbeitungsmöglichkeiten

  • Prozess- und Anlagenanpassungen

  • Zugang zu externen Autoklavendiensten nach Bedarf

Demo anfordern
worker at samba pro system with pressure vessel reinforcement

Verfügbare Ausrüstung und Prototyping-Umgebung

Ganz gleich, ob Sie nur wenige Prototypen für die Erprobung in Ihrem Entwicklungsprozess benötigen oder flexibel Kleinserien von Serienprodukten beziehen wollen – wir produzieren Ihre Laminate. Durch den Einsatz der neuesten Fiber Patch Placement Systeme in unserem cevoLab bieten wir FPP-as-a-Service zur Unterstützung Ihrer F&E- und Produktionsstrategie.

Equipment

SAMBA Pro System

Equipment

SAMBA Pro PV Lab system

Equipment

SAMBA Step L System

Entwicklung

Software Stack

SAMBA Pro System

  • Ultra-schneller Stäubli TP80 Scara Platzierungsroboter und 6-achsiger TX200  Werkzeugmanipulator
  • Verfügt über Greifer mit interner Heizung und externer Heizstation zur Materialkonditionierung
  • Bauteilgröße (LxBxH): ~1 x 1 x 1 m3, max. Werkzeuggewicht des TX200: ~200 kg
  • Laminatdesign und Maschinenprogrammierung durch das Cevotec Team
  • Automatisierte Materialzuführung & Schneideeinheit für Bandmaterial: Breite 12,5 – 50 mm
  • Vielfältige Fasermaterialien verarbeitbar: Trockenfaser, Prepreg, Klebefolie & mehr

SAMBA Pro PV Lab system

  • Dedicated to composite tank dome reinforcements
  • Pick & place robot: Kuka KR22
  • Liner size: up to 3500mm length  to 1000 mm diameter
  • Laminate design and machine programming by Cevotec Team

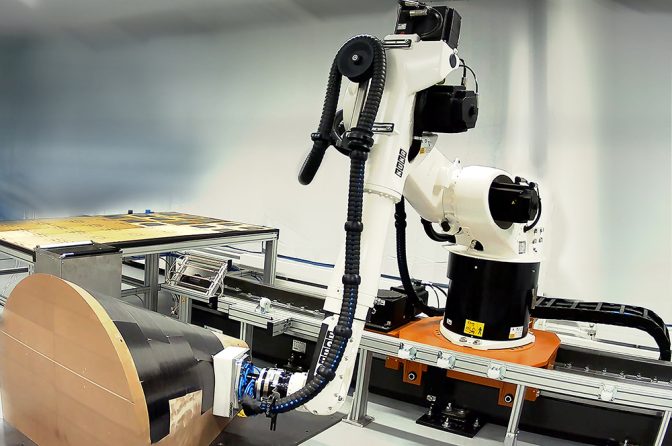

SAMBA Step L System

  • Großer KUKA Platzierungsroboter KR 60-3, montiert auf Linearschiene
  • Ausgestattet mit „Rolling Motion“ und einem Kraft-/Drehmomentsensor zur Produktionsdatenerfassung sowie einer Heizstation zur Materialkonditionierung
  • Flexibler Freiraum für Kundenwerkzeug, Bauteilgröße (LxBxH): ~2 x 3 x 2 m3
  • Laminatdesign und Maschinenprogrammierung durch das Cevotec Team
  • Materialzuführungstisch für Patches bis zu ~200 x 300 m²
  • Verschiedene Patch-Materialien möglich: Trockenfaser, Prepreg, Klebefolie & mehr

Software Stack

  • CAD: Autodesk Inventor, ARTIST STUDIO
  • FEM: Altair Hyperworks
  • CAM: ARTIST STUDIO
Ihr Start in die FPP-Technologie!

Sie haben Fragen?​

Kontaktieren Sie uns, um mehr über die Vorteile von FPP für Ihr Bauteil und Ihre Produktion zu erfahren. Gerne analysieren wir die Machbarkeit und Wirtschaftlichkeit Ihrer Anwendung – sprechen wir miteinander!
